特點:
1、主機與料桶(可選配電眼開關,控制填料動作)
2、采用分離式設計,安全簡便;
3、MICRO TRIP微電腦控制運轉;

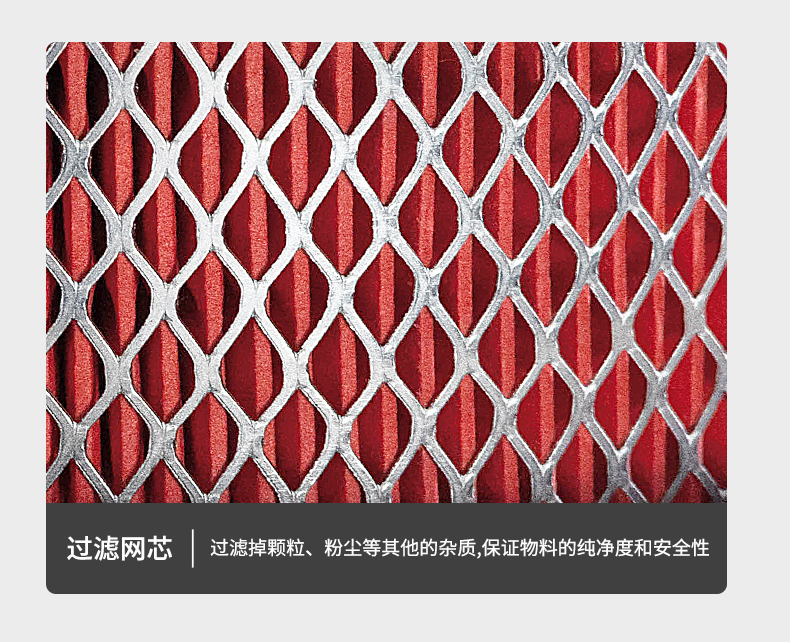

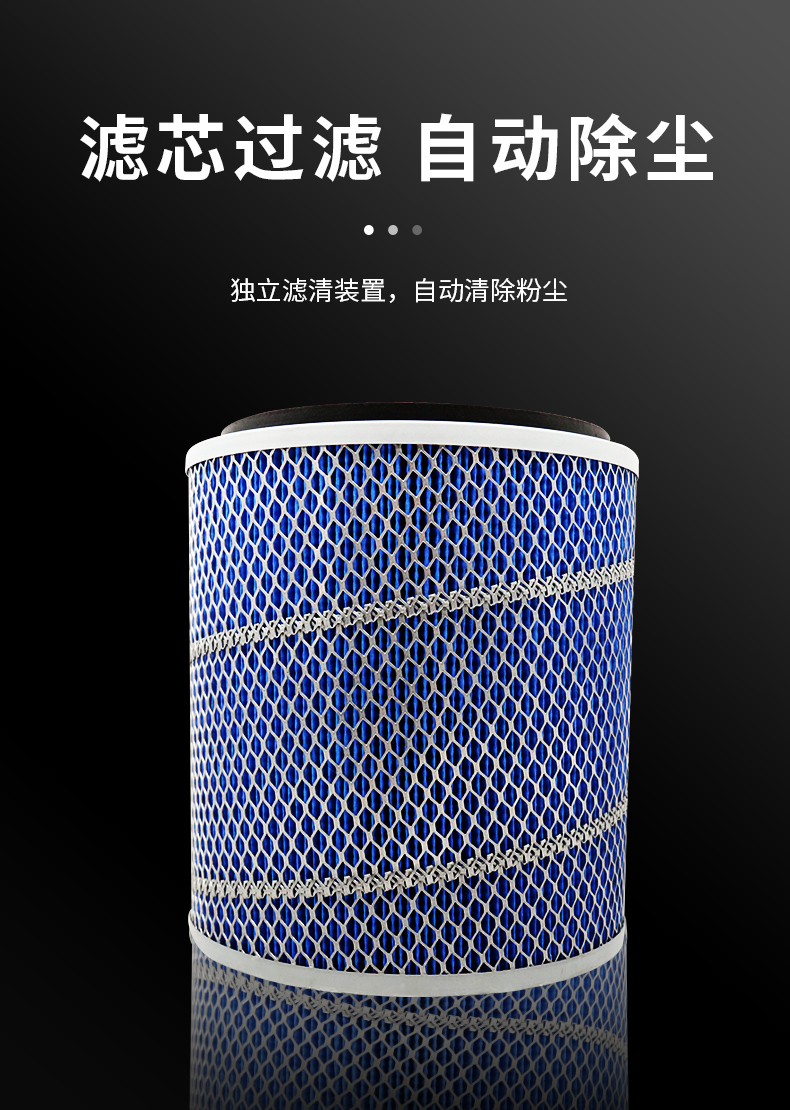

4、獨立濾清器裝置,方便清除積塵;

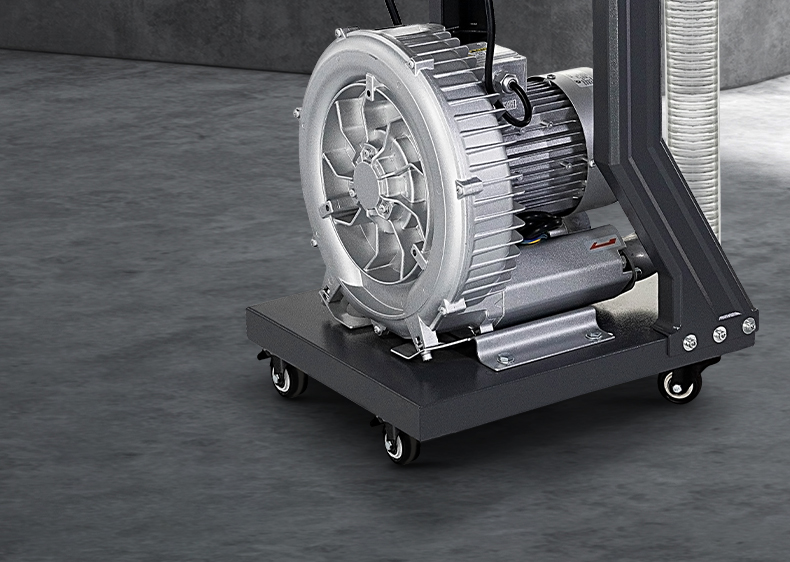

5、靜音裝置,減低運轉噪音;

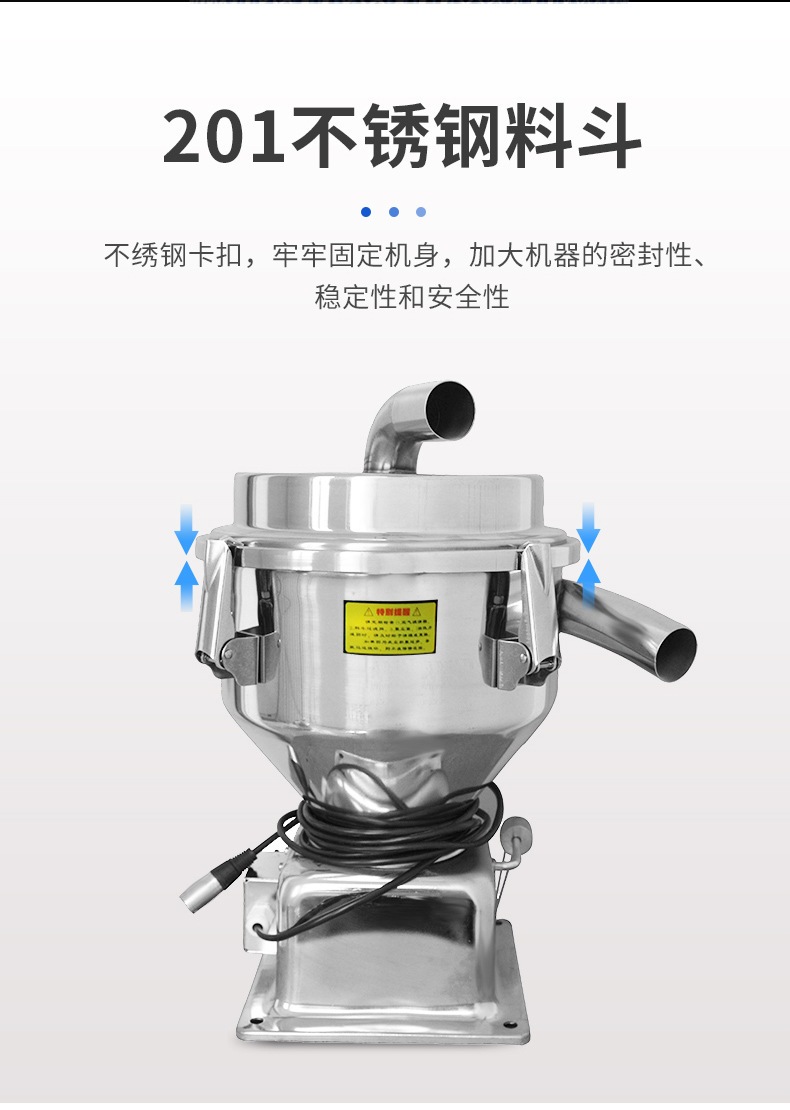

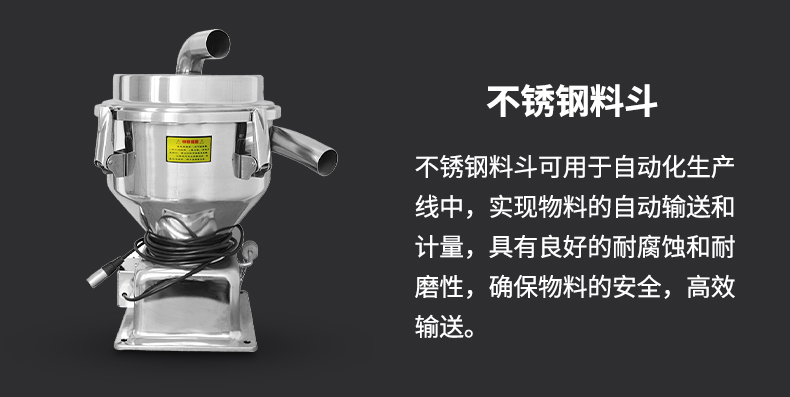

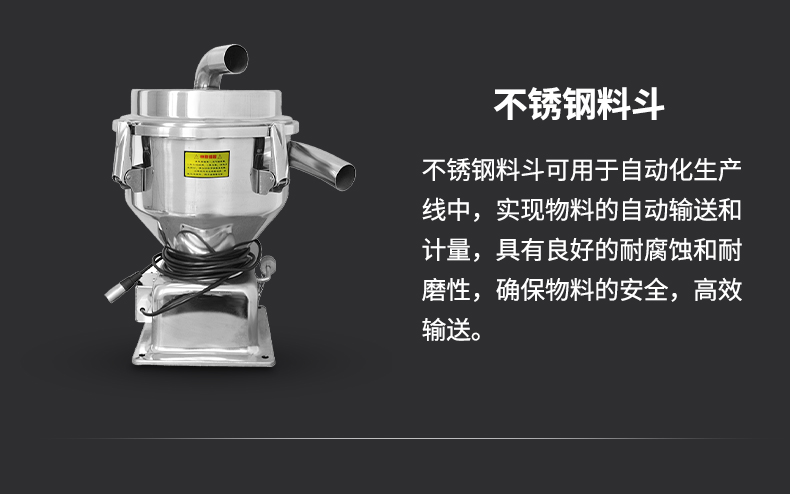

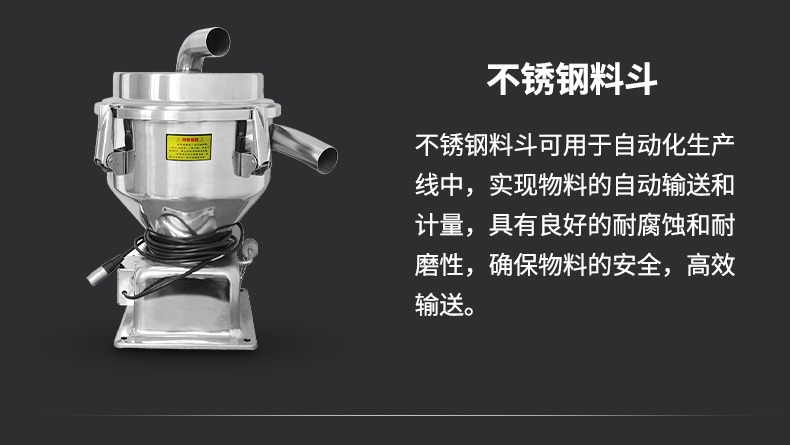

6、不銹鋼儲料桶,輕便耐用好清料;

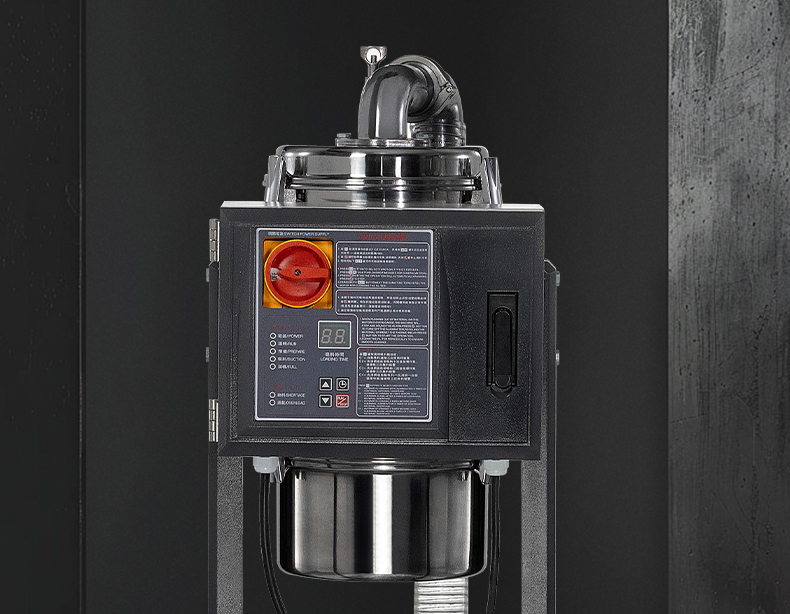

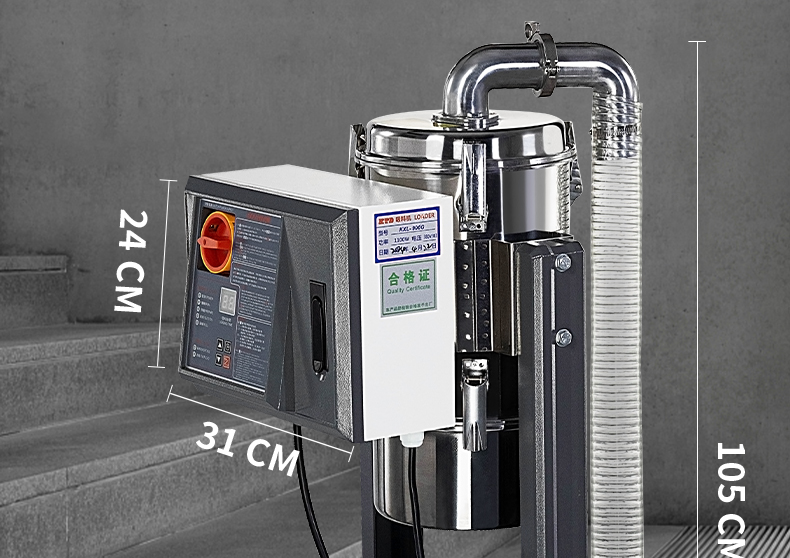

7、控制箱獨立設計,維修容易;
8、缺料自動蜂鳴警報告知;
9、馬達過載自動保護裝置。

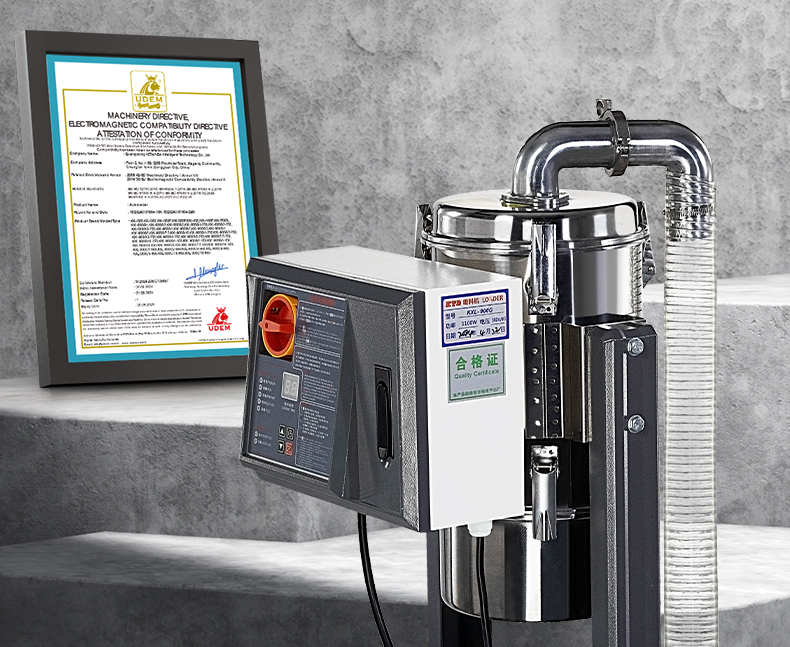

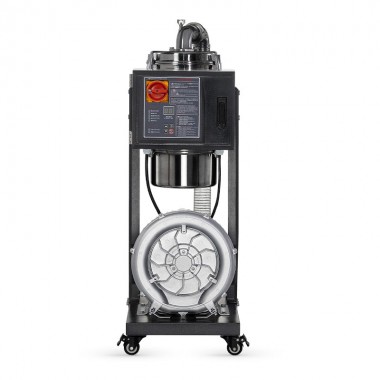

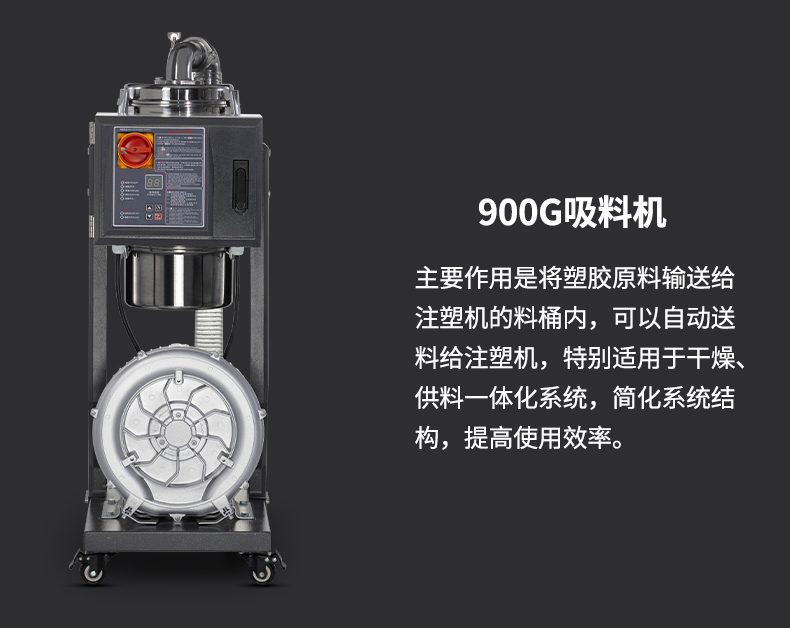

900G吸料機【KTD-900】
吸料機應用廣泛在注塑機、擠出機等設備的原料輸送行業中,有著安裝使用方便、使用操作比較簡單、長距離輸送能力強,生產穩定,可靠的操作運行,是實現完全自動化生產的輔助設備。
吸料機可搭粉碎機一起使用,使用時可根據使用情況,適當調整破碎機的鑼底孔大小接應吸料機輸送孔就可以了。如果原料料體尺寸長于10mm,容易纏繞軸,不利于使用。

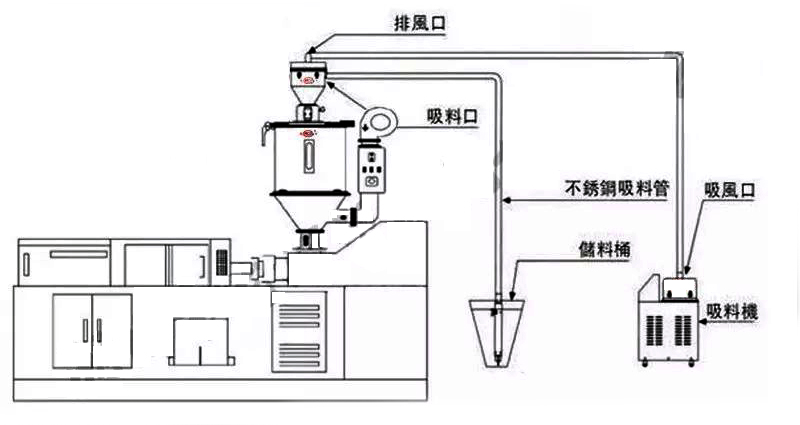

吸料機廣泛用在注塑成型的原料輸送,可以自動送料給到注塑機。當注塑機的料桶內缺少料時,會給到吸料機信號。吸料機利用抽風的原理將塑膠原料輸送給到注塑機的料桶內,當料達到一定程度的時候,吸料機會停止,等到料不夠時再次輸送即可。
新款900GR吸料機說明書

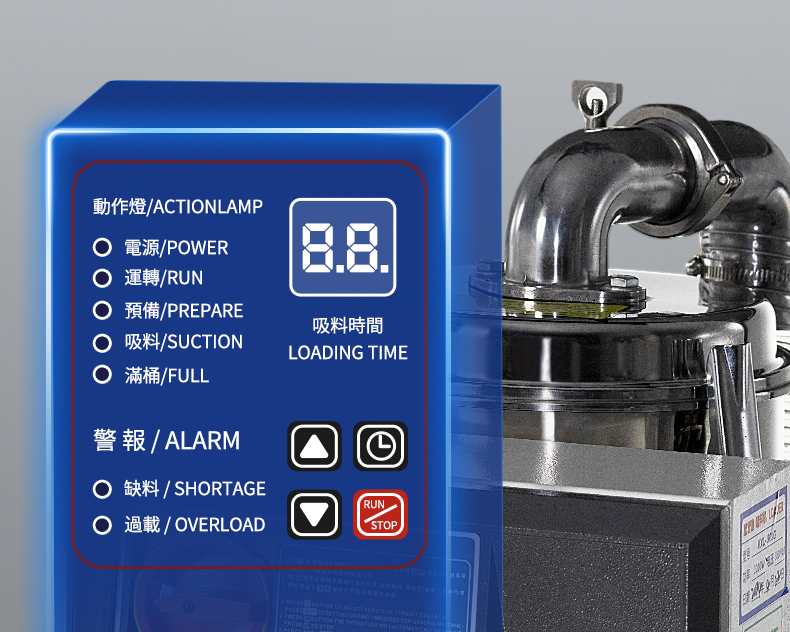

一、面板操作圖及接線圖

二、功能:
1、電腦板有斷電記憶功能,斷電時記憶系統的狀態,下次來電時恢復。
2、吸料時間設定:在待機/關機狀態下直接按“上/下鍵”可以調整吸料時間(可調1-99秒),出廠設定:5秒,設置時數碼管閃爍,按完3秒后自動保存確認。
5、手動清網:只有在關機狀態下,同時按下“上下鍵”可進行手動清網,清網繼電器吸合,顯示“C5”字樣,當松開“上下鍵”時,退出手動清網,顯示屏同時進入30秒倒時,在此時間內不能開機啟動。必須倒計時完后才能開機啟動。但在30秒倒時中,又可以再次同時按下“上下鍵”可進行手動清網,如此類推。
6、一層參數設定方法:在關機狀態下,按一下“設置鍵”,進一層參數設置狀態,
顯示屏 | 意 義 | 設定范圍 | 意義 | 出廠設定 | 備注 |
H1(ST) | 落料等待檢測時間 | 1-99秒 | 吸料時間完成后系統等待落料開關動作的時間 | 10秒 | 在二層參數可設為分鐘或秒 |
H2(CL) | 清網噴洗(反吹)時間 | 1-99秒 | 清網噴洗(反吹)的工作時間 | 10秒 | 在二層參數可設為脈沖方式,或長吸方式 |
H3(IN) | 截料閥工作時間設定 | 0-99秒 | 當設定不為“0”時,系統在每次吸料時間運行時,截料閥吸合的時間。 | 03秒 | |
H4(PR) | 清網噴洗(反吹)間隔次數設定項 | 0-99次 | 記錄吸料次數,當達到設定條件后會優先運行一次清網動作 | 03次 | 當設定為0時禁止有清網動作 |
H5(DE) | 風機延時停止時間設定 | 0-9.9分 | 當設定不為“0”時,系統在吸料時間完成后,風機繼電器再延時此項時間后才斷開, | 0.0分 | 目的:防止馬達頻繁啟動當設定為0時禁止此項功能 |
H6() | 截風閥延時關閉項 | 0-99S | 當“H6>0”時,截風閥在吸完料后延時“H6”時間才斷開。。 | 0S | 1.當“H6=0”時禁用“H6”項功能。 2.當“S2=02”時禁用“H6”項功能。 3.當“H6>0”時開啟此項功能,同時禁用并隱藏一層參數的“H5”項功能。
|
7、二層參數設定方法:在關機狀態下,長按“設置鍵”3-5秒,進入二層參數設置狀態,
顯示屏 | 意 義 | 設定范圍 | 意義 | 出廠設定 | 備注 |
F1 | 缺料次數報警項 | 00-99次 | 當空抽次數超過當前項所設定的次數后時,則系統輸出缺料報警信號。 | 03 | 當此項設定為0時,則關閉缺料報警功能。 |
F2 | 清網噴洗(反吸)啟用條件設定項 | 01或02 | 01為吸料前啟動清網 02為吸料后啟動清網 | 01 | 當一層參數項“H4(PR)”為“0”時此項無效 當“F2”設為“02”時,清網只可以為脈沖方式 |
F3 | 清網噴洗(反吸)方式設定項 | 01或02 | 01為脈沖方式,02為長吸方式 脈沖方式:接通0.5秒,斷開2.5秒為一周期 長吸方式:則在“H2(CL)”項時間內都接通 | 01 | 當“F2”設為“02”時,“F3”默認為“01”不能設為“02” 當一層參數項“PR”為“0”時此項無效 |
F4 | 清網噴洗(反吸)啟動前延時時間設定項 | 1-99S | 每次清網噴洗(反吸)啟動前系統都要延時此項時間 | 10S | F2=01有效 |
F5 | 清網噴洗(反吸)完后停頓時間設定項 | 1-99S | 每次清網噴洗(反吸)完后系統都要延時此項時間 | 10S | F2=01有效 |
F6 | 報警輸出方式選擇項 | 01或02 | 01為通斷方式,02為長吸方式 | 01 | |
F7 | 料位開關的通斷檢測時間設定項 | 0.1S-9.9S | 落料開關接通或斷開的確認時間 | 1.5S | |
F8 | 再次吸料的條件選擇 | 01或02 | 01:為只檢測料位開關的狀態來確定再次吸料。 02:要缺料報警檢測時間到達后,和料位開關回到缺料狀態 | 01 | |
F9 | 吸料時間單位選擇 | 01或02 | 01為秒,02為分鐘 | 01 | 此項只對吸料時間有效 |
S1 | 落料等待時間單位選擇 | 01或02 | 01為秒,02為分鐘 | 01 | 此項只對落料等待時間有效 |
S2 | 風機工作模式選擇 | 01或02 | 01:馬達停止(或延時停止) 02:馬達不停止 | 01 | 當此項設置為“01”時配合一層參數的“DE”項使用, 當此項設置為“02”時,禁用一層參數的“DE”項功能并隱藏 當此項“S2”設為“02”時,“F3”默認為“01”不能設為“02”
|
